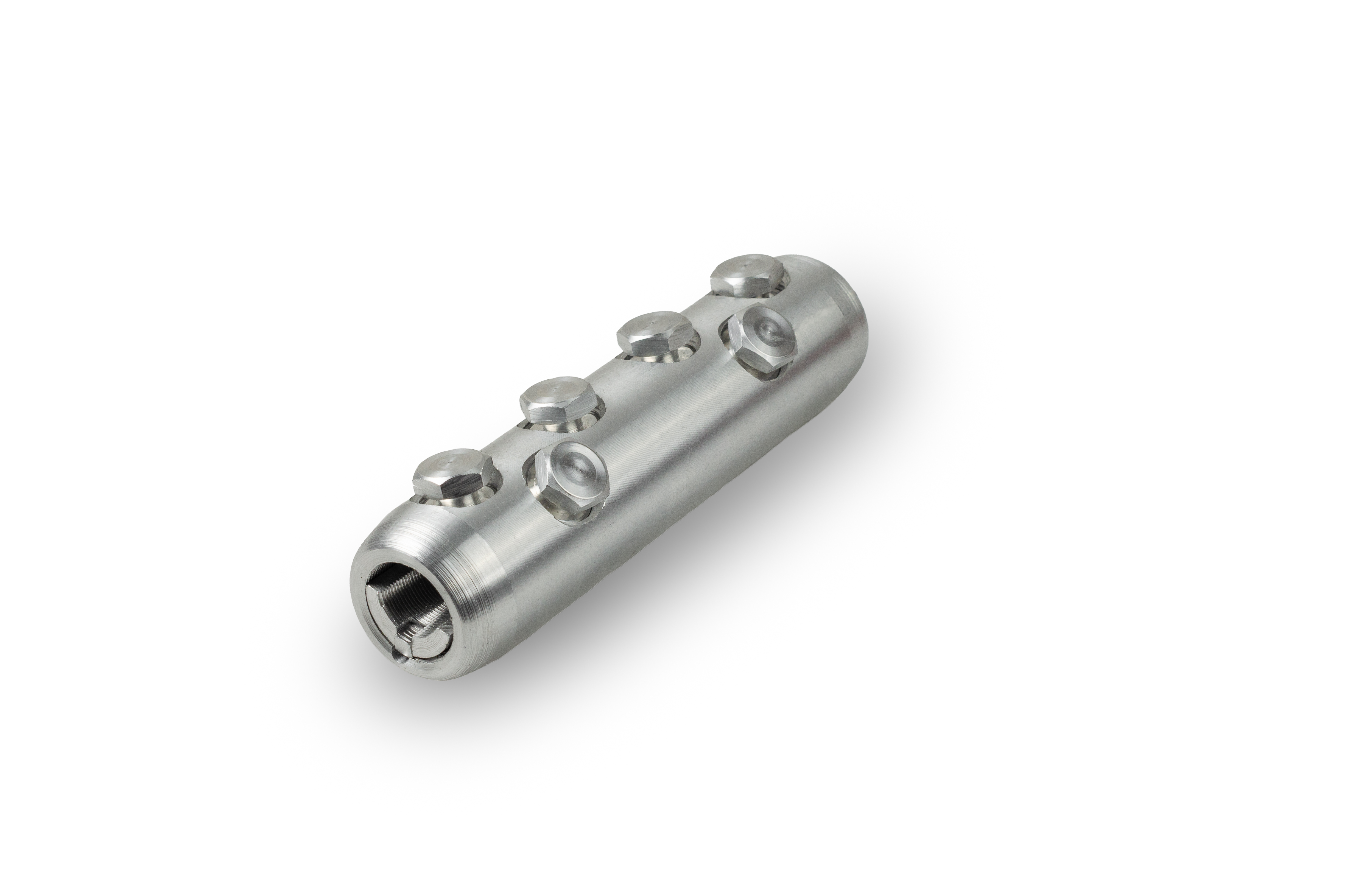

Соединители болтовые ГСП со вставкой

ГСП (ТУ 3449-009-97507467-2016)

Конструкция болта (Шестигранная срывная головка)

Соединители болтовые кабельные СБ предназначены для соединения
любого типа кабельных жил: алюминиевых и медных, круглых и
секторных, многожильных и многопроволочных алюминиевых и медных
жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до
35 кВ.
В отличие от моноразмерных кабельных наконечников и гильз под
опрессовку, болтовые наконечники и соединители перекрывают широкий
диапазон сечений и могут быть использованы для монтажа на несколько
размеров кабеля. Эта особенность обусловила популярность
использования болтовых наконечников и соединителей в комплектации
термоусаживаемых муфт
Отверстие для ввода кабельной жилы в болтовых соединителях СБ
расположено по центру оси для обеспечения необходимых
прочностных характеристик в зоне крепежа болтов. Вся внутренняя
цилиндрическая поверхность соединителя имеет зубчатый рельеф для
увеличения площади электрического контакта и механической
прочности между соединителем и кабельной жилой. При монтаже на
алюминиевые кабели зубчатая поверхность врезается в жилу кабеля,
разрушая оксидный поверхностный слой.
В отличие от дешевых аналогов все болтовые соединители (кроме
самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-
мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить
высокую механическую прочность соединения и качественный
электрический контакт. Особая конструкция болтов предусматривает
наличие одной или двух срывных шеек с предустановленными
моментами срыва головок. Благодаря двухуровневому расположению
шеек, срыв головки болта всегда происходит вровень, либо ниже
поверхности корпуса соединителя. Это избавляет от необходимости
зашлифовки острых кромок, образующихся после срыва болтов с одной
шейкой, и существенно сокращает время монтажа.
Болтовые соединители выполнены из специального алюминиевого
сплава, обладающего высокой электрической проводимостью и
механической прочностью.
Крепление соединителя на жиле осуществляется методом завинчивания
болтов с шестигранной головкой, которая срывается при достижении
заданного усилия, обеспечивая оптимальные механические и
электрические свойства контактного соединения согласно ГОСТ 17441-
84 уровень электропроводности. Срок службы соединителей – 30 лет
Отверстие под шпильку в площадке наконечника может быть изменено
по согласованию сторон.

Соединители болтовые кабельные СБ предназначены для соединения
любого типа кабельных жил: алюминиевых и медных, круглых и
секторных, многожильных и многопроволочных алюминиевых и медных
жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до
35 кВ.
В отличие от моноразмерных кабельных наконечников и гильз под
опрессовку, болтовые наконечники и соединители перекрывают широкий
диапазон сечений и могут быть использованы для монтажа на несколько
размеров кабеля. Эта особенность обусловила популярность
использования болтовых наконечников и соединителей в комплектации
термоусаживаемых муфт
Отверстие для ввода кабельной жилы в болтовых соединителях СБ
расположено по центру оси для обеспечения необходимых
прочностных характеристик в зоне крепежа болтов. Вся внутренняя
цилиндрическая поверхность соединителя имеет зубчатый рельеф для
увеличения площади электрического контакта и механической
прочности между соединителем и кабельной жилой. При монтаже на
алюминиевые кабели зубчатая поверхность врезается в жилу кабеля,
разрушая оксидный поверхностный слой.
В отличие от дешевых аналогов все болтовые соединители (кроме
самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-
мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить
высокую механическую прочность соединения и качественный
электрический контакт. Особая конструкция болтов предусматривает
наличие одной или двух срывных шеек с предустановленными
моментами срыва головок. Благодаря двухуровневому расположению
шеек, срыв головки болта всегда происходит вровень, либо ниже
поверхности корпуса соединителя. Это избавляет от необходимости
зашлифовки острых кромок, образующихся после срыва болтов с одной
шейкой, и существенно сокращает время монтажа.
Болтовые соединители выполнены из специального алюминиевого
сплава, обладающего высокой электрической проводимостью и
механической прочностью.
Крепление соединителя на жиле осуществляется методом завинчивания
болтов с шестигранной головкой, которая срывается при достижении
заданного усилия, обеспечивая оптимальные механические и
электрические свойства контактного соединения согласно ГОСТ 17441-
84 уровень электропроводности. Срок службы соединителей – 30 лет
Отверстие под шпильку в площадке наконечника может быть изменено
по согласованию сторон.

Оставьте заявку

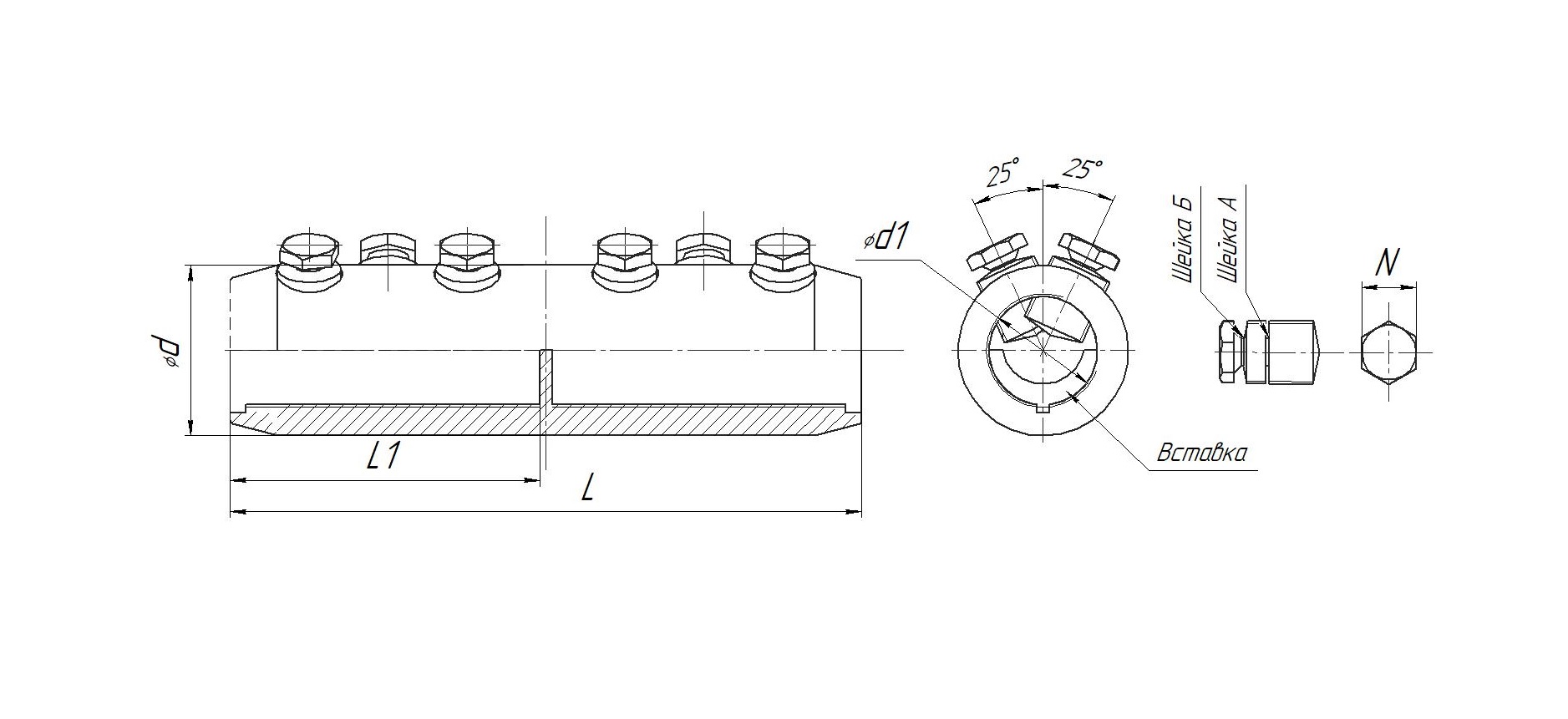

Чертеж изделия

Технические параметры

Размеры и цена
Технические характеристики

Тип продукции	L (мм)	L1 (мм)	L2 (мм)	S (мм)	D (мм)	d (мм)	d1 (мм)	N (мм)	A (мм)	A1 (мм)	B (мм)	Цена за 1 шт руб.с НДС
ГСП-10/50	80	37	-	-	-	19	11	14	-	-	-	-
ГСП-16/95	70	31.5	-	-	-	24	13	14	-	-	-	-
ГСП-25/70	80	37	-	-	-	19	11	14	-	-	-	-
ГСП-50/150	85	39	-	-	-	28	17	17	-	-	-	-
ГСП-95/240	120	56.5	-	-	-	36	21	17	-	-	-	-
ГСП-120/240	116	55	-	-	-	35	20.5	17	-	-	-	-
ГСП-120/300	142	67.5	-	-	-	38	25	17	-	-	-	-
ГСП-150/300	170	81.5	-	-	-	42	26	17	-	-	-	-
ГСП-400/630	200	96.5	-	-	-	54	34.5	17	-	-	-	-

Тип продукции	Особенности конструкции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Покрытие контактной части	Размер крепежного болта	Технология монтажа
ГСП-10/50	Рядное расположение болтов	35	10/16/25/50	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	M10	срывные болты
ГСП-16/95	Рядное расположение болтов	35	16/25/50/95	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	M10	срывные болты
ГСП-25/70	Рядное расположение болтов	35	25/35/50/70	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	M10	срывные болты
ГСП-50/150	Рядное расположение болтов	35	50/95/120/150	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	M16	срывные болты
ГСП-95/240	Рядное расположение болтов	35	95/120/150/240	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	M20	срывные болты
ГСП-120/240	Рядное расположение болтов	35	120/150/185/240	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	M20	срывные болты
ГСП-120/300	Рядное расположение болтов	35	120/300	1/2/3/4/	алюминиевый сплав	без покрытия	M20	срывные болты
ГСП-150/300	Рядное расположение болтов	35	185/400	1/2/3/4/	алюминиевый сплав	без покрытия	M20	срывные болты
ГСП-400/630	Рядное расположение болтов	35	400/630	1/2/3/4/	алюминиевый сплав	без покрытия	M20	срывные болты

Размеры и цена

Тип продукции	L (мм)	L₂ (мм)	d (мм)	d₁ (мм)	N (мм)	Цена за 1 шт руб.с НДС
ГСП-10/50	80	-	19	11	14	-
ГСП-16/95	70	-	24	13	14	-
ГСП-25/70	80	-	19	11	14	-
ГСП-50/150	85	-	28	17	17	-
ГСП-95/240	120	-	36	21	17	-
ГСП-120/240	116	-	35	20.5	17	-
ГСП-120/300	142	-	38	25	17	-
ГСП-150/300	170	-	42	26	17	-
ГСП-400/630	200	-	54	34.5	17	-

Технические характеристики

Тип продукции	Особенности конструкции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Покрытие контактной части	Технология монтажа
ГСП-10/50	Рядное расположение болтов	35	10/16/25/50	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	срывные болты
ГСП-16/95	Рядное расположение болтов	35	16/25/50/95	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	срывные болты
ГСП-25/70	Рядное расположение болтов	35	25/35/50/70	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	срывные болты
ГСП-50/150	Рядное расположение болтов	35	50/95/120/150	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	срывные болты
ГСП-95/240	Рядное расположение болтов	35	95/120/150/240	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	срывные болты
ГСП-120/240	Рядное расположение болтов	35	120/150/185/240	1/2/3/4/5/6/	алюминиевый сплав	без покрытия	срывные болты
ГСП-120/300	Рядное расположение болтов	35	120/300	1/2/3/4/	алюминиевый сплав	без покрытия	срывные болты
ГСП-150/300	Рядное расположение болтов	35	185/400	1/2/3/4/	алюминиевый сплав	без покрытия	срывные болты
ГСП-400/630	Рядное расположение болтов	35	400/630	1/2/3/4/	алюминиевый сплав	без покрытия	срывные болты
