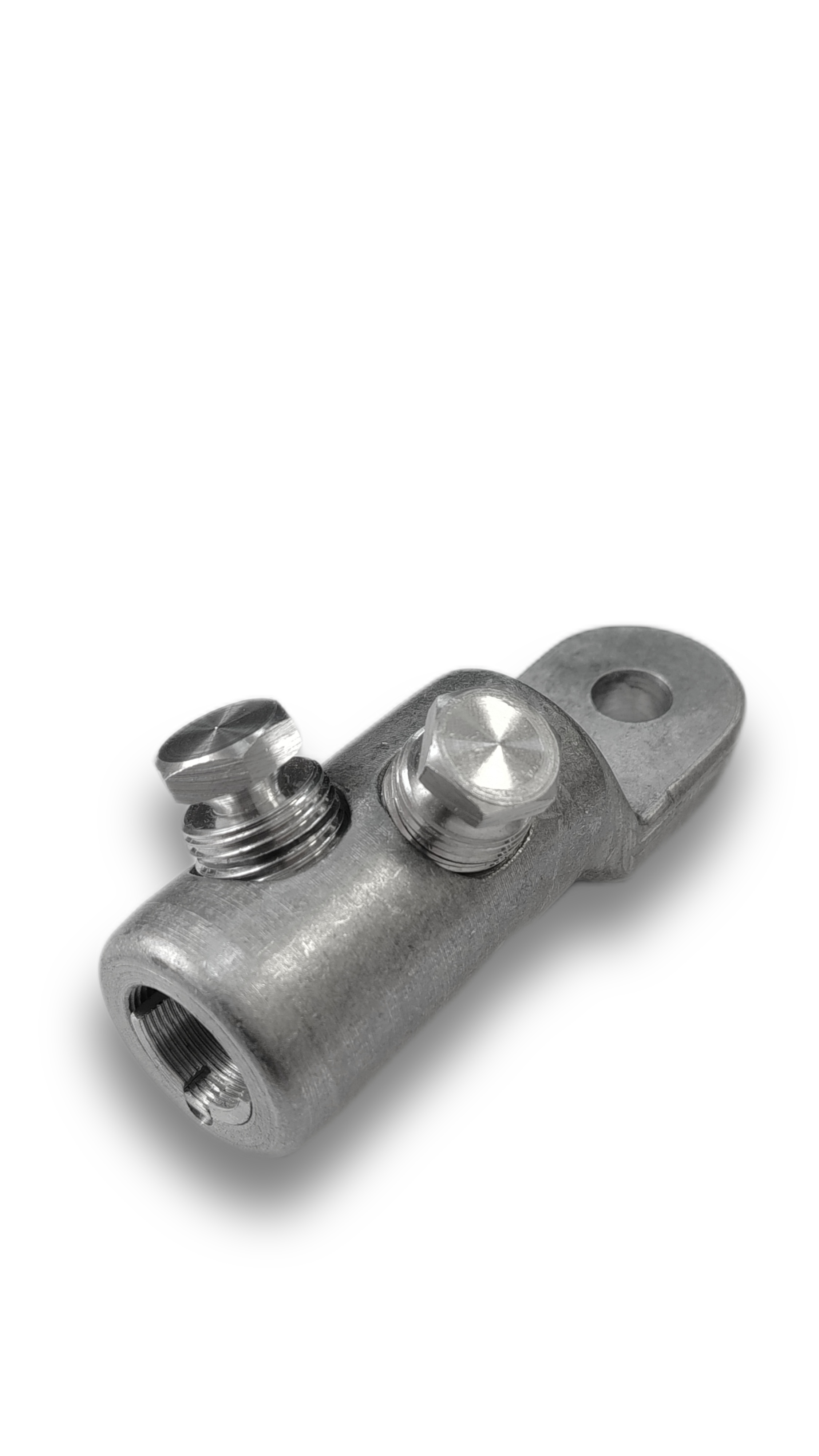

Наконечники болтовые НБV с вставкой
- Наконечники болтовые кабельные НБ предназначены для оконцевания
любого типа кабельных жил: алюминиевых и медных, круглых и
секторных, многожильных и многопроволочных алюминиевых и медных
жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до
10 кВ. - В отличие от моноразмерных кабельных наконечников и гильз под
опрессовку, болтовые наконечники и соединители перекрывают широкий
диапазон сечений и могут быть использованы для монтажа на несколько
размеров кабеля. Эта особенность обусловила популярность
использования болтовых наконечников и соединителей в комплектации
термоусаживаемых муфт - Отверстие для ввода кабельной жилы в болтовых наконечниках НБ
расположено по центру оси для обеспечения необходимых
прочностных характеристик в зоне крепежа болтов. Вся внутренняя
цилиндрическая поверхность наконечников имеет зубчатый рельеф для
увеличения площади электрического контакта и механической
прочности между наконечником и кабельной жилой. При монтаже на
алюминиевые кабели зубчатая поверхность врезается в жилу кабеля,
разрушая оксидный поверхностный слой. Лопатка болтовых
наконечников смещена относительно центральной оси корпуса, что
обеспечивает удобство при подключении кабельной линии к шинам
щитовых устройств. - В отличие от дешевых аналогов все болтовые наконечники (кроме
самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-
мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить
высокую механическую прочность соединения и качественный
электрический контакт. Особая конструкция болтов предусматривает
наличие одной или двух срывных шеек с предустановленными
моментами срыва головок. Благодаря двухуровневому расположению
шеек, срыв головки болта всегда происходит вровень, либо ниже
поверхности корпуса наконечника. Это избавляет от необходимости
зашлифовки острых кромок, образующихся после срыва болтов с одной
шейкой, и существенно сокращает время монтажа. - Болтовые наконечники выполнены из специального алюминиевого
сплава, обладающего высокой электрической проводимостью и
механической прочностью. - Крепление наконечника на жиле осуществляется методом завинчивания
болтов с шестигранной головкой, которая срывается при достижении
заданного усилия, обеспечивая оптимальные механические и
электрические свойства контактного соединения согласно ГОСТ 17441-
84 уровень электропроводности. Срок службы соединителей – 30 лет - Отверстие под шпильку в площадке наконечника может быть изменено
по согласованию сторон.
- Наконечники болтовые кабельные НБ предназначены для оконцевания
любого типа кабельных жил: алюминиевых и медных, круглых и
секторных, многожильных и многопроволочных алюминиевых и медных
жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до
10 кВ. - В отличие от моноразмерных кабельных наконечников и гильз под
опрессовку, болтовые наконечники и соединители перекрывают широкий
диапазон сечений и могут быть использованы для монтажа на несколько
размеров кабеля. Эта особенность обусловила популярность
использования болтовых наконечников и соединителей в комплектации
термоусаживаемых муфт - Отверстие для ввода кабельной жилы в болтовых наконечниках НБ
расположено по центру оси для обеспечения необходимых
прочностных характеристик в зоне крепежа болтов. Вся внутренняя
цилиндрическая поверхность наконечников имеет зубчатый рельеф для
увеличения площади электрического контакта и механической
прочности между наконечником и кабельной жилой. При монтаже на
алюминиевые кабели зубчатая поверхность врезается в жилу кабеля,
разрушая оксидный поверхностный слой. Лопатка болтовых
наконечников смещена относительно центральной оси корпуса, что
обеспечивает удобство при подключении кабельной линии к шинам
щитовых устройств. - В отличие от дешевых аналогов все болтовые наконечники (кроме
самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-
мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить
высокую механическую прочность соединения и качественный
электрический контакт. Особая конструкция болтов предусматривает
наличие одной или двух срывных шеек с предустановленными
моментами срыва головок. Благодаря двухуровневому расположению
шеек, срыв головки болта всегда происходит вровень, либо ниже
поверхности корпуса наконечника. Это избавляет от необходимости
зашлифовки острых кромок, образующихся после срыва болтов с одной
шейкой, и существенно сокращает время монтажа. - Болтовые наконечники выполнены из специального алюминиевого
сплава, обладающего высокой электрической проводимостью и
механической прочностью. - Крепление наконечника на жиле осуществляется методом завинчивания
болтов с шестигранной головкой, которая срывается при достижении
заданного усилия, обеспечивая оптимальные механические и
электрические свойства контактного соединения согласно ГОСТ 17441-
84 уровень электропроводности. Срок службы соединителей – 30 лет - Отверстие под шпильку в площадке наконечника может быть изменено
по согласованию сторон.
Оставьте заявку

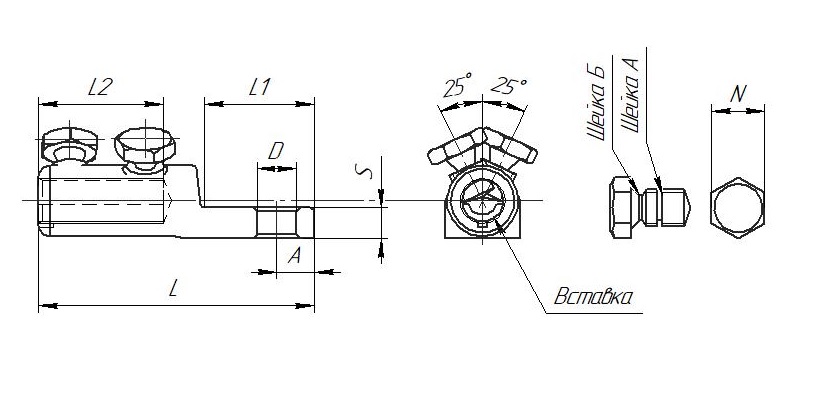

Чертеж изделия
Технические параметры
- Размеры и цена
- Технические характеристики
| Тип продукции | L (мм) | L1 (мм) | L2 (мм) | S (мм) | D (мм) | d (мм) | d1 (мм) | N (мм) | A (мм) | A1 (мм) | B (мм) | Цена за 1 шт руб.с НДС |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2НБV-10/50 с вставкой | 68.5 | 21.5 | 33 | 9 | 10.5 | 19 | 11 | 12 | 10 | - | - | - |
| 2НБV-25/70 с вставкой | 68.5 | 21.5 | 33 | 9 | 10.5 | 19 | 11 | 12 | 10 | - | - | - |
| 2НБV-16/95 с вставкой | 102 | 40 | 48 | 12,5 | 13 | 27.5 | 13 | 17 | 13.3 | - | - | - |
| 2НБV-50/150 с вставкой | 102 | 40 | 48 | 12,5 | 13 | 27.5 | 17 | 17 | 13.3 | - | - | - |
| 2НБV-95/240 с вставкой | 118 | 43 | 58 | 14 | 13 | 36.5 | 21 | 17 | 18 | - | - | - |
| 2НБV-120/240 с вставкой | 118 | 43 | 58 | 14 | 13 | 36.5 | 21 | 17 | 18 | - | - | - |
| 3НБV-120/300 с вставкой | 140 | 43 | 76 | 16 | 17 | 42 | 25 | 17 | 21 | - | - | - |
| 3НБV-185/400 с вставкой | 140 | 43 | 76 | 16 | 17 | 42 | 25 | 17 | 21 | - | - | - |
| 3НБV-400/630 с вставкой | 156 | 50 | 85 | 16 | 21 | 52 | 33 | 17 | 26 | - | - | - |
| Тип продукции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Размер крепежного болта | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| 2НБV-10/50 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 10/35/50 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M12 | срывные болты |
| 2НБV-25/70 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 25/35/50/70 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M12 | срывные болты |
| 2НБV-16/95 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 16/25/50/95 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M16 | срывные болты |
| 2НБV-50/150 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 50/95/120/150 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M16 | срывные болты |
| 2НБV-95/240 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 95/120/150/240 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M20 | срывные болты |
| 2НБV-120/240 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 120/150/185/240 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M20 | срывные болты |
| 3НБV-120/300 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 120/150/240/300 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M20 | срывные болты |
| 3НБV-185/400 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 185/240/300/400 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M20 | срывные болты |
| 3НБV-400/630 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 400/500/630/ | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M20 | срывные болты |
Размеры и цена
| Тип продукции | L (мм) | L₂ (мм) | d (мм) | d₁ (мм) | N (мм) | Цена за 1 шт руб.с НДС |
|---|---|---|---|---|---|---|
| 2НБV-10/50 с вставкой | 68.5 | 33 | 19 | 11 | 12 | - |
| 2НБV-25/70 с вставкой | 68.5 | 33 | 19 | 11 | 12 | - |
| 2НБV-16/95 с вставкой | 102 | 48 | 27.5 | 13 | 17 | - |
| 2НБV-50/150 с вставкой | 102 | 48 | 27.5 | 17 | 17 | - |
| 2НБV-95/240 с вставкой | 118 | 58 | 36.5 | 21 | 17 | - |
| 2НБV-120/240 с вставкой | 118 | 58 | 36.5 | 21 | 17 | - |
| 3НБV-120/300 с вставкой | 140 | 76 | 42 | 25 | 17 | - |
| 3НБV-185/400 с вставкой | 140 | 76 | 42 | 25 | 17 | - |
| 3НБV-400/630 с вставкой | 156 | 85 | 52 | 33 | 17 | - |
Технические характеристики
| Тип продукции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|
| 2НБV-10/50 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 10/35/50 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 2НБV-25/70 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 25/35/50/70 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 2НБV-16/95 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 16/25/50/95 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 2НБV-50/150 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 50/95/120/150 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 2НБV-95/240 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 95/120/150/240 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 2НБV-120/240 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 120/150/185/240 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 3НБV-120/300 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 120/150/240/300 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 3НБV-185/400 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 185/240/300/400 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 3НБV-400/630 с вставкой | V-образное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 400/500/630/ | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
Документация
Сертификация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет
