Наконечники болтовые НБ(рядное расположение болтов)
- Наконечники болтовые кабельные НБ предназначены для оконцевания
любого типа кабельных жил: алюминиевых и медных, круглых и
секторных, многожильных и многопроволочных алюминиевых и медных
жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до
10 кВ. - В отличие от моноразмерных кабельных наконечников и гильз под
опрессовку, болтовые наконечники и соединители перекрывают широкий
диапазон сечений и могут быть использованы для монтажа на несколько
размеров кабеля. Эта особенность обусловила популярность
использования болтовых наконечников и соединителей в комплектации
термоусаживаемых муфт - Отверстие для ввода кабельной жилы в болтовых наконечниках НБ
смещено относительно центральной оси для обеспечения необходимых
прочностных характеристик в зоне крепежа болтов. Вся внутренняя
цилиндрическая поверхность наконечников имеет зубчатый рельеф для
увеличения площади электрического контакта и механической
прочности между наконечником и кабельной жилой. При монтаже на
алюминиевые кабели зубчатая поверхность врезается в жилу кабеля,
разрушая оксидный поверхностный слой. Лопатка болтовых
наконечников смещена относительно центральной оси корпуса, что
обеспечивает удобство при подключении кабельной линии к шинам
щитовых устройств. - В отличие от дешевых аналогов все болтовые наконечники (кроме
самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-
мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить
высокую механическую прочность соединения и качественный
электрический контакт. Особая конструкция болтов предусматривает
наличие одной или двух срывных шеек с предустановленными
моментами срыва головок. Благодаря двухуровневому расположению
шеек, срыв головки болта всегда происходит вровень, либо ниже
поверхности корпуса наконечника. Это избавляет от необходимости
зашлифовки острых кромок, образующихся после срыва болтов с одной
шейкой, и существенно сокращает время монтажа. - Болтовые наконечники выполнены из специального алюминиевого
сплава, обладающего высокой электрической проводимостью и
механической прочностью. - Крепление наконечника на жиле осуществляется методом завинчивания
болтов с шестигранной головкой, которая срывается при достижении
заданного усилия, обеспечивая оптимальные механические и
электрические свойства контактного соединения согласно ГОСТ 17441-
84 уровень электропроводности. Срок службы соединителей – 30 лет - Отверстие под шпильку в площадке наконечника может быть изменено
по согласованию сторон.
- Наконечники болтовые кабельные НБ предназначены для оконцевания
любого типа кабельных жил: алюминиевых и медных, круглых и
секторных, многожильных и многопроволочных алюминиевых и медных
жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до
10 кВ. - В отличие от моноразмерных кабельных наконечников и гильз под
опрессовку, болтовые наконечники и соединители перекрывают широкий
диапазон сечений и могут быть использованы для монтажа на несколько
размеров кабеля. Эта особенность обусловила популярность
использования болтовых наконечников и соединителей в комплектации
термоусаживаемых муфт - Отверстие для ввода кабельной жилы в болтовых наконечниках НБ
смещено относительно центральной оси для обеспечения необходимых
прочностных характеристик в зоне крепежа болтов. Вся внутренняя
цилиндрическая поверхность наконечников имеет зубчатый рельеф для
увеличения площади электрического контакта и механической
прочности между наконечником и кабельной жилой. При монтаже на
алюминиевые кабели зубчатая поверхность врезается в жилу кабеля,
разрушая оксидный поверхностный слой. Лопатка болтовых
наконечников смещена относительно центральной оси корпуса, что
обеспечивает удобство при подключении кабельной линии к шинам
щитовых устройств. - В отличие от дешевых аналогов все болтовые наконечники (кроме
самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-
мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить
высокую механическую прочность соединения и качественный
электрический контакт. Особая конструкция болтов предусматривает
наличие одной или двух срывных шеек с предустановленными
моментами срыва головок. Благодаря двухуровневому расположению
шеек, срыв головки болта всегда происходит вровень, либо ниже
поверхности корпуса наконечника. Это избавляет от необходимости
зашлифовки острых кромок, образующихся после срыва болтов с одной
шейкой, и существенно сокращает время монтажа. - Болтовые наконечники выполнены из специального алюминиевого
сплава, обладающего высокой электрической проводимостью и
механической прочностью. - Крепление наконечника на жиле осуществляется методом завинчивания
болтов с шестигранной головкой, которая срывается при достижении
заданного усилия, обеспечивая оптимальные механические и
электрические свойства контактного соединения согласно ГОСТ 17441-
84 уровень электропроводности. Срок службы соединителей – 30 лет - Отверстие под шпильку в площадке наконечника может быть изменено
по согласованию сторон.
Оставьте заявку

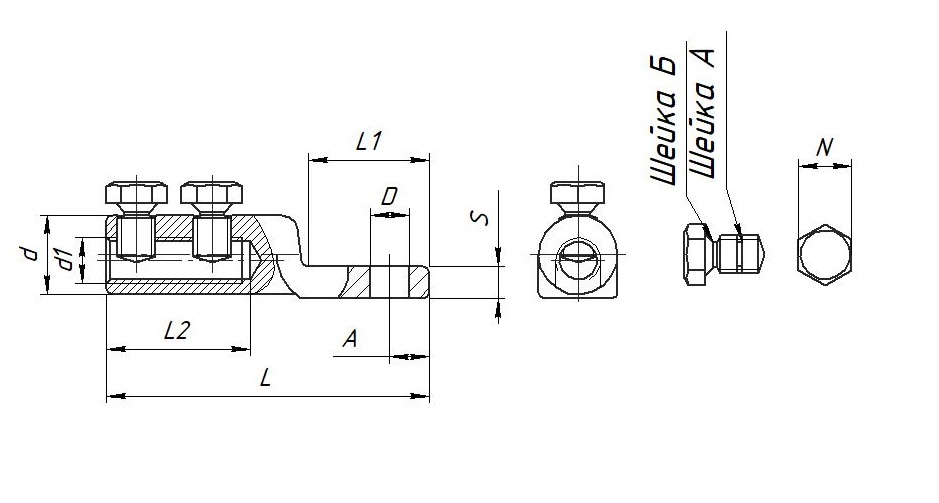

Чертеж изделия
Технические параметры
- Размеры и цена
- Технические характеристики
| Тип продукции | L (мм) | L1 (мм) | L2 (мм) | S (мм) | D (мм) | d (мм) | d1 (мм) | N (мм) | A (мм) | A1 (мм) | B (мм) | Цена за 1 шт руб.с НДС |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1НБ-10/25 | 38 | 15 | 17 | 6 | 6.5 | 16 | 9 | 12 | 7 | - | - | - |
| 2НБ-25/50 | 68.5 | 21.5 | 33 | 9 | 10.5 | 19 | 11 | 14 | 10 | - | - | - |
| 2НБ-70/120 | 103 | 40 | 48 | 12.5 | 13 | 27.5 | 17 | 17 | 10 | - | - | - |
| 2НБ-150/240 | 118 | 43 | 58 | 14 | 13 | 37 | 25 | 17 | 19 | - | - | - |
| Тип продукции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Размер крепежного болта | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| 1НБ-10/25 | Рядное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 10/16/25 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M10 | срывные болты |
| 2НБ-25/50 | Рядное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 25/35/50 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M12 | срывные болты |
| 2НБ-70/120 | Рядное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 70/95/120 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M16 | срывные болты |
| 2НБ-150/240 | Рядное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 150/185/240 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | M20 | срывные болты |
Размеры и цена
| Тип продукции | L (мм) | L₂ (мм) | d (мм) | d₁ (мм) | N (мм) | Цена за 1 шт руб.с НДС |
|---|---|---|---|---|---|---|
| 1НБ-10/25 | 38 | 17 | 16 | 9 | 12 | - |
| 2НБ-25/50 | 68.5 | 33 | 19 | 11 | 14 | - |
| 2НБ-70/120 | 103 | 48 | 27.5 | 17 | 17 | - |
| 2НБ-150/240 | 118 | 58 | 37 | 25 | 17 | - |
Технические характеристики
| Тип продукции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|
| 1НБ-10/25 | Рядное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 10/16/25 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 2НБ-25/50 | Рядное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 25/35/50 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 2НБ-70/120 | Рядное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 70/95/120 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
| 2НБ-150/240 | Рядное расположение болтов / Эксцентриковое отверстие под жилу | 10 | 150/185/240 | 1/2/3/4/5/6 | алюминиевый сплав | без покрытия | срывные болты |
Документация
Сертификация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Гарантийный срок хранения
5 лет
5 лет
Гарантийный срок эксплуатации
5 лет
5 лет
Срок службы
25 лет
25 лет
Сертификаты
