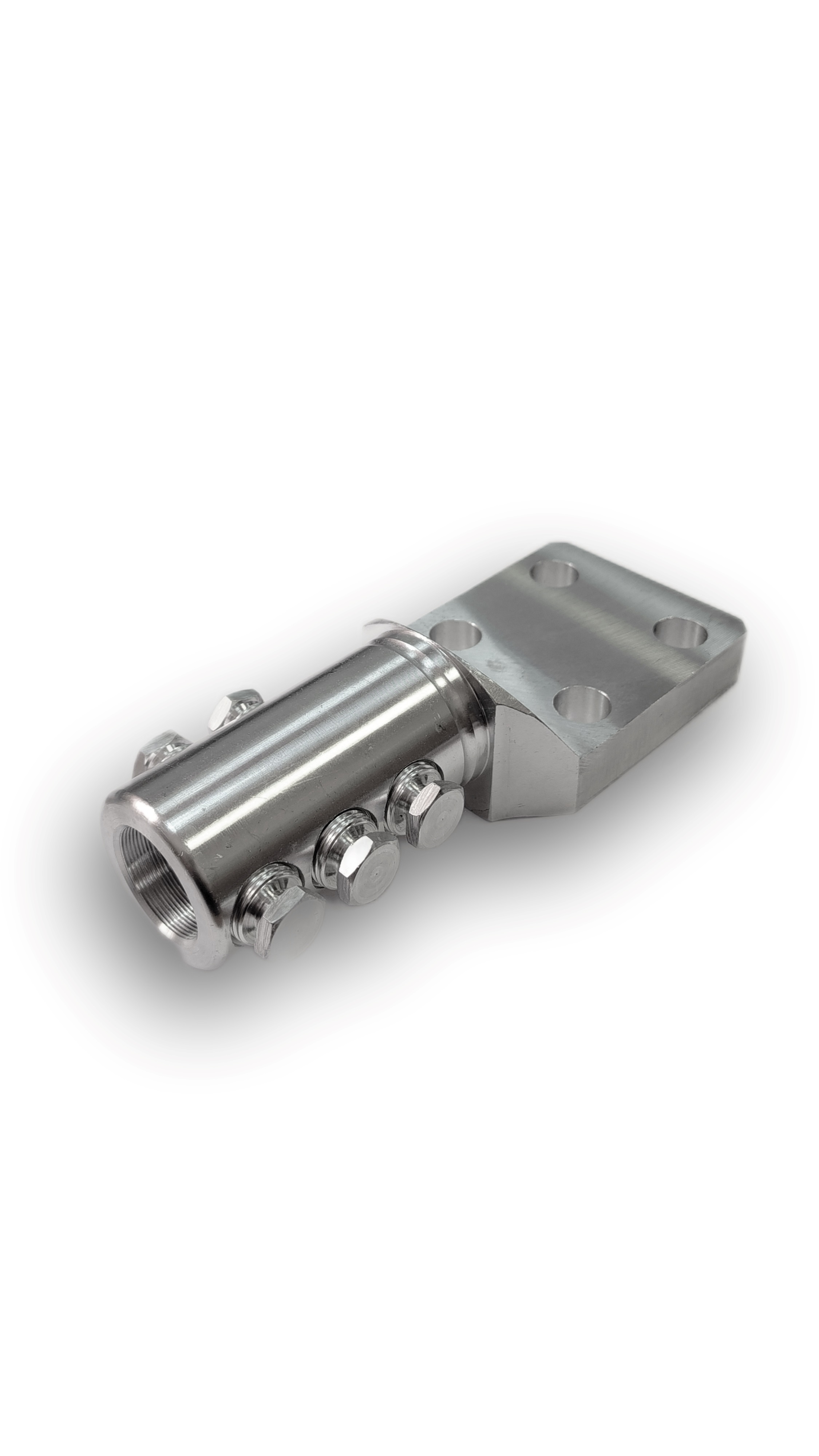

Наконечники болтовые для электротранспорта, тип НО
НО(ТУ 3449-001-97507467-2016)
- Наконечники болтовые кабельные НБ предназначены для оконцевания
любого типа кабельных жил: алюминиевых и медных, круглых и
секторных, многожильных и многопроволочных алюминиевых и медных
жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до
35кВ. - В отличие от моноразмерных кабельных наконечников и гильз под
опрессовку, болтовые наконечники и соединители перекрывают широкий
диапазон сечений и могут быть использованы для монтажа на несколько
размеров кабеля. Эта особенность обусловила популярность
использования болтовых наконечников и соединителей в комплектации
термоусаживаемых муфт - Отверстие для ввода кабельной жилы в болтовых наконечниках НБ
расположено по центральной оси для обеспечения необходимых
прочностных характеристик в зоне крепежа болтов. Вся внутренняя
цилиндрическая поверхность наконечников имеет зубчатый рельеф для
увеличения площади электрического контакта и механической
прочности между наконечником и кабельной жилой. При монтаже на
алюминиевые кабели зубчатая поверхность врезается в жилу кабеля,
разрушая оксидный поверхностный слой. Лопатка болтовых
наконечников смещена относительно центральной оси корпуса, что
обеспечивает удобство при подключении кабельной линии к шинам
щитовых устройств. - В отличие от дешевых аналогов все болтовые наконечники (кроме
самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-
мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить
высокую механическую прочность соединения и качественный
электрический контакт. Особая конструкция болтов предусматривает
наличие одной или двух срывных шеек с предустановленными
моментами срыва головок. Благодаря двухуровневому расположению
шеек, срыв головки болта всегда происходит вровень, либо ниже
поверхности корпуса наконечника. Это избавляет от необходимости
зашлифовки острых кромок, образующихся после срыва болтов с одной
шейкой, и существенно сокращает время монтажа. - Болтовые наконечники выполнены из специального алюминиевого
сплава, обладающего высокой электрической проводимостью и
механической прочностью. - Крепление наконечника на жиле осуществляется методом завинчивания
болтов с шестигранной головкой, которая срывается при достижении
заданного усилия, обеспечивая оптимальные механические и
электрические свойства контактного соединения согласно ГОСТ 17441-
84 уровень электропроводности. Срок службы соединителей – 30 лет - Отверстие под шпильку в площадке наконечника может быть изменено
по согласованию сторон.
- Наконечники болтовые кабельные НБ предназначены для оконцевания
любого типа кабельных жил: алюминиевых и медных, круглых и
секторных, многожильных и многопроволочных алюминиевых и медных
жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до
35кВ. - В отличие от моноразмерных кабельных наконечников и гильз под
опрессовку, болтовые наконечники и соединители перекрывают широкий
диапазон сечений и могут быть использованы для монтажа на несколько
размеров кабеля. Эта особенность обусловила популярность
использования болтовых наконечников и соединителей в комплектации
термоусаживаемых муфт - Отверстие для ввода кабельной жилы в болтовых наконечниках НБ
расположено по центральной оси для обеспечения необходимых
прочностных характеристик в зоне крепежа болтов. Вся внутренняя
цилиндрическая поверхность наконечников имеет зубчатый рельеф для
увеличения площади электрического контакта и механической
прочности между наконечником и кабельной жилой. При монтаже на
алюминиевые кабели зубчатая поверхность врезается в жилу кабеля,
разрушая оксидный поверхностный слой. Лопатка болтовых
наконечников смещена относительно центральной оси корпуса, что
обеспечивает удобство при подключении кабельной линии к шинам
щитовых устройств. - В отличие от дешевых аналогов все болтовые наконечники (кроме
самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-
мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить
высокую механическую прочность соединения и качественный
электрический контакт. Особая конструкция болтов предусматривает
наличие одной или двух срывных шеек с предустановленными
моментами срыва головок. Благодаря двухуровневому расположению
шеек, срыв головки болта всегда происходит вровень, либо ниже
поверхности корпуса наконечника. Это избавляет от необходимости
зашлифовки острых кромок, образующихся после срыва болтов с одной
шейкой, и существенно сокращает время монтажа. - Болтовые наконечники выполнены из специального алюминиевого
сплава, обладающего высокой электрической проводимостью и
механической прочностью. - Крепление наконечника на жиле осуществляется методом завинчивания
болтов с шестигранной головкой, которая срывается при достижении
заданного усилия, обеспечивая оптимальные механические и
электрические свойства контактного соединения согласно ГОСТ 17441-
84 уровень электропроводности. Срок службы соединителей – 30 лет - Отверстие под шпильку в площадке наконечника может быть изменено
по согласованию сторон.
Оставьте заявку

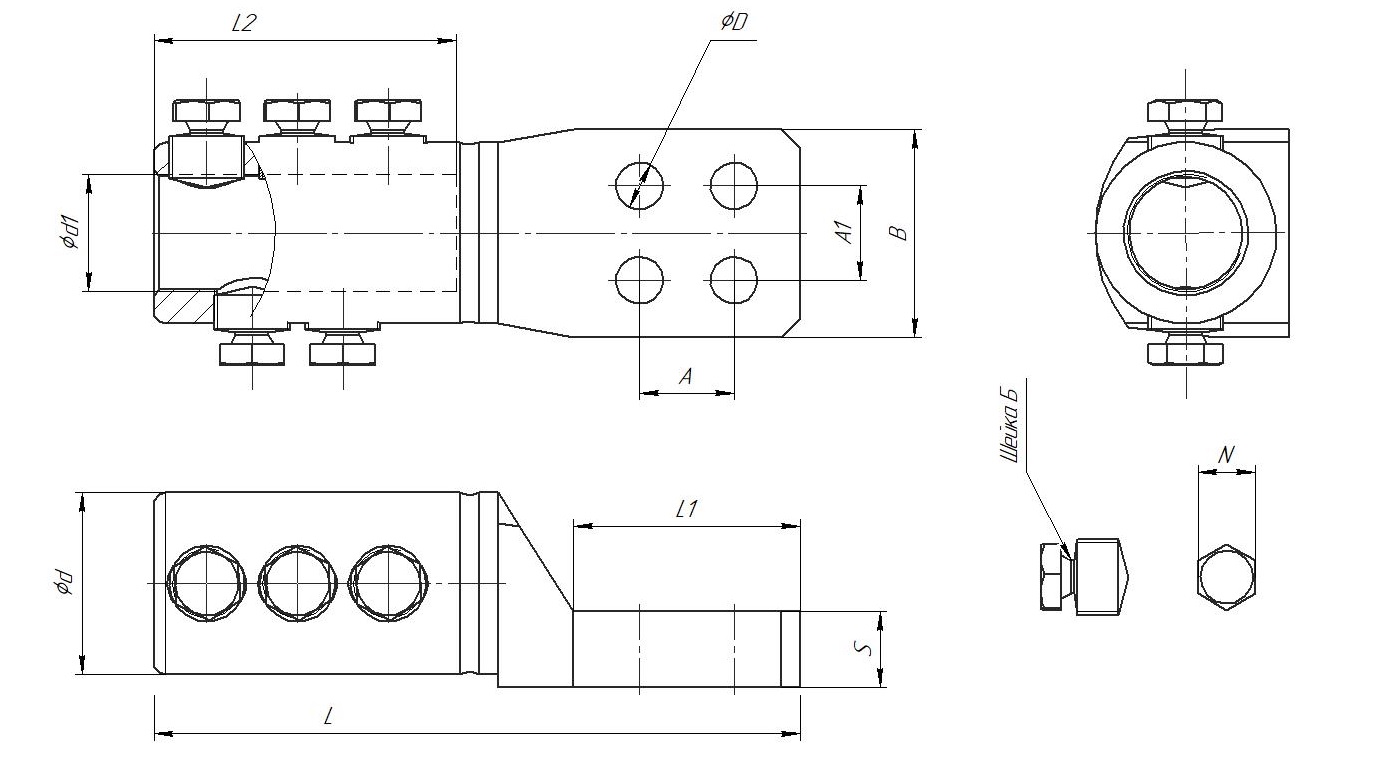

Чертеж изделия
Технические параметры
- Размеры и цена
- Технические характеристики
| Тип продукции | L (мм) | L1 (мм) | L2 (мм) | S (мм) | D (мм) | d (мм) | d1 (мм) | N (мм) | A (мм) | A1 (мм) | B (мм) | Цена за 1 шт руб.с НДС |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НО-300 | 149 | 60 | 60 | 16 | 12.5 | 38 | 24 | 17 | 30 | 30 | 55 | - |
| НО-300-01 | 169 | 80 | 60 | 16 | 16.5 | 38 | 24 | 17 | 40 | 40 | 65 | - |
| НО-300-02 | 179 | 90 | 60 | 16 | 16.5 | 38 | 24 | 17 | 50 | 50 | 75 | - |
| НО-300-03 | 123.5 | 42.5 | 60 | 16 | 13 | 38 | 25 | 17 | 18,5 | 38 | - | |
| НО-400 | 149 | 60 | 60 | 16 | 12.5 | 42 | 27 | 17 | 30 | 30 | 55 | - |
| НО-400-01 | 169 | 80 | 60 | 16 | 16.5 | 42 | 27 | 17 | 40 | 40 | 65 | - |
| НО-400-02 | 179 | 90 | 60 | 16 | 16.5 | 42 | 27 | 17 | 50 | 50 | 75 | - |
| НО-400-03 | 123.5 | 47.85 | 60 | 16 | 13 | 42 | 26 | 17 | 18,5 | 42 | - | |
| НО-500 | 171 | 60 | 80 | 20 | 12.5 | 48 | 30 | 17 | 25 | 25 | 55 | - |
| НО-500-01 | 191 | 80 | 80 | 20 | 16.5 | 48 | 30 | 17 | 40 | 40 | 70 | - |
| НО-500-02 | 201 | 90 | 80 | 20 | 16.5 | 48 | 30 | 17 | 50 | 50 | 80 | - |
| НО-500-03 | 163 | 57 | 80 | 16 | 13 | 48 | 30 | 17 | 25 | 48 | - | |
| НО-625 | 171 | 60 | 80 | 20 | 12.5 | 54 | 34 | 17 | 25 | 25 | 55 | - |
| НО-625-01 | 191 | 80 | 80 | 20 | 16.5 | 54 | 34 | 17 | 40 | 40 | 70 | - |
| НО-625-02 | 201 | 90 | 80 | 20 | 16.5 | 54 | 34 | 17 | 50 | 50 | 80 | - |
| НО-625-03 | 163 | 57 | 83 | 16 | 13 | 54 | 34 | 17 | 25 | 54 | - | |
| НО-800 | 192 | 80 | 85 | 22 | 16.5 | 59 | 38 | 17 | 40 | 40 | 70 | - |
| НО-800-01 | 202 | 90 | 85 | 22 | 16.5 | 59 | 38 | 17 | 50 | 50 | 80 | - |
| НО-800-03 | 174 | 56 | 86 | 20 | 17 | 59 | 38 | 17 | 30 | 59 | - | |
| НО-1000 | 232 | 90 | 115 | 22 | 16.5 | 64 | 41 | 17 | 50 | 50 | 80 | - |
| Тип продукции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Размер крепежного болта | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| НО-300 | рядное расположение болтов | 35 | 300 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-300-01 | рядное расположение болтов | 35 | 300 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-300-02 | рядное расположение болтов | 35 | 300 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-300-03 | рядное расположение болтов | 35 | 300 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-400 | рядное расположение болтов | 35 | 400 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-400-01 | рядное расположение болтов | 35 | 400 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-400-02 | рядное расположение болтов | 35 | 400 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-400-03 | рядное расположение болтов | 35 | 400 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-500 | рядное расположение болтов | 35 | 500 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-500-01 | рядное расположение болтов | 35 | 500 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-500-02 | рядное расположение болтов | 35 | 500 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-500-03 | рядное расположение болтов | 35 | 500 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-625 | рядное расположение болтов | 35 | 625 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-625-01 | рядное расположение болтов | 35 | 625 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-625-02 | рядное расположение болтов | 35 | 625 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-625-03 | рядное расположение болтов | 35 | 625 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-800 | рядное расположение болтов | 35 | 800 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-800-01 | рядное расположение болтов | 35 | 800 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-800-03 | рядное расположение болтов | 35 | 800 | 1/2/3/4/ | алюминиевый сплав | без покрытия | M20 | срывные болты |
| НО-1000 | рядное расположение болтов | 35 | 1000 | 1/2/3/4/ | алюминиевый сплав | без покрытия | М22 | срывные болты |
Размеры и цена
| Тип продукции | L (мм) | L₂ (мм) | d (мм) | d₁ (мм) | N (мм) | Цена за 1 шт руб.с НДС |
|---|---|---|---|---|---|---|
| НО-300 | 149 | 60 | 38 | 24 | 17 | - |
| НО-300-01 | 169 | 60 | 38 | 24 | 17 | - |
| НО-300-02 | 179 | 60 | 38 | 24 | 17 | - |
| НО-300-03 | 123.5 | 60 | 38 | 25 | 17 | - |
| НО-400 | 149 | 60 | 42 | 27 | 17 | - |
| НО-400-01 | 169 | 60 | 42 | 27 | 17 | - |
| НО-400-02 | 179 | 60 | 42 | 27 | 17 | - |
| НО-400-03 | 123.5 | 60 | 42 | 26 | 17 | - |
| НО-500 | 171 | 80 | 48 | 30 | 17 | - |
| НО-500-01 | 191 | 80 | 48 | 30 | 17 | - |
| НО-500-02 | 201 | 80 | 48 | 30 | 17 | - |
| НО-500-03 | 163 | 80 | 48 | 30 | 17 | - |
| НО-625 | 171 | 80 | 54 | 34 | 17 | - |
| НО-625-01 | 191 | 80 | 54 | 34 | 17 | - |
| НО-625-02 | 201 | 80 | 54 | 34 | 17 | - |
| НО-625-03 | 163 | 83 | 54 | 34 | 17 | - |
| НО-800 | 192 | 85 | 59 | 38 | 17 | - |
| НО-800-01 | 202 | 85 | 59 | 38 | 17 | - |
| НО-800-03 | 174 | 86 | 59 | 38 | 17 | - |
| НО-1000 | 232 | 115 | 64 | 41 | 17 | - |
Технические характеристики
| Тип продукции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|
| НО-300 | рядное расположение болтов | 35 | 300 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-300-01 | рядное расположение болтов | 35 | 300 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-300-02 | рядное расположение болтов | 35 | 300 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-300-03 | рядное расположение болтов | 35 | 300 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-400 | рядное расположение болтов | 35 | 400 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-400-01 | рядное расположение болтов | 35 | 400 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-400-02 | рядное расположение болтов | 35 | 400 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-400-03 | рядное расположение болтов | 35 | 400 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-500 | рядное расположение болтов | 35 | 500 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-500-01 | рядное расположение болтов | 35 | 500 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-500-02 | рядное расположение болтов | 35 | 500 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-500-03 | рядное расположение болтов | 35 | 500 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-625 | рядное расположение болтов | 35 | 625 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-625-01 | рядное расположение болтов | 35 | 625 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-625-02 | рядное расположение болтов | 35 | 625 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-625-03 | рядное расположение болтов | 35 | 625 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-800 | рядное расположение болтов | 35 | 800 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-800-01 | рядное расположение болтов | 35 | 800 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-800-03 | рядное расположение болтов | 35 | 800 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
| НО-1000 | рядное расположение болтов | 35 | 1000 | 1/2/3/4/ | алюминиевый сплав | без покрытия | срывные болты |
Документация
Сертификация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет
